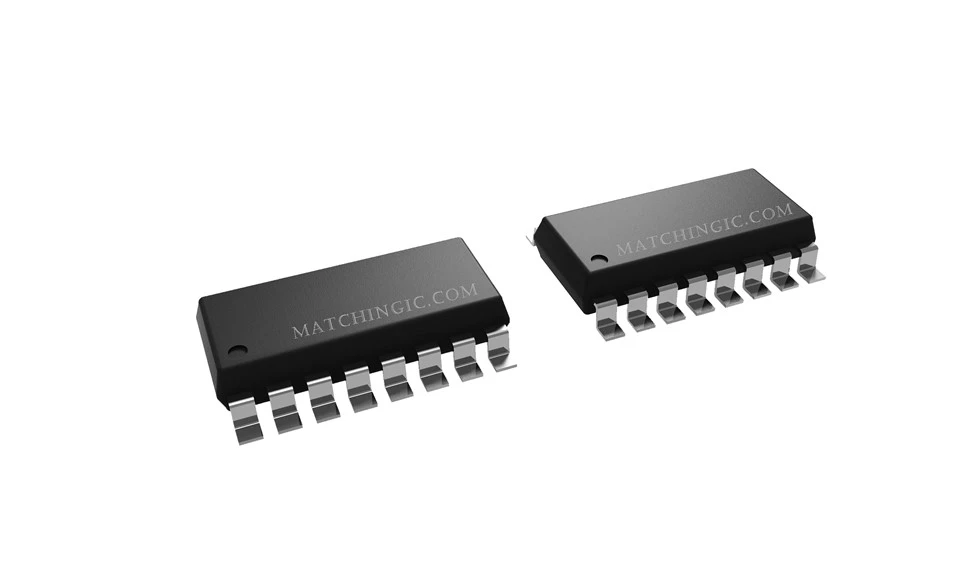

SI823H6BD-IS3R

SI823H6BD-IS3R -40 darajadan +125 darajagacha boʻlgan keng harorat oraligʻida ishonchli ishlaydi, bu esa uni hatto ekstremal sharoitlarda ham sanoat va avtomobil ilovalari uchun mos qiladi.

So'rov yuborish

Ta'rif

Texnik parametrlar

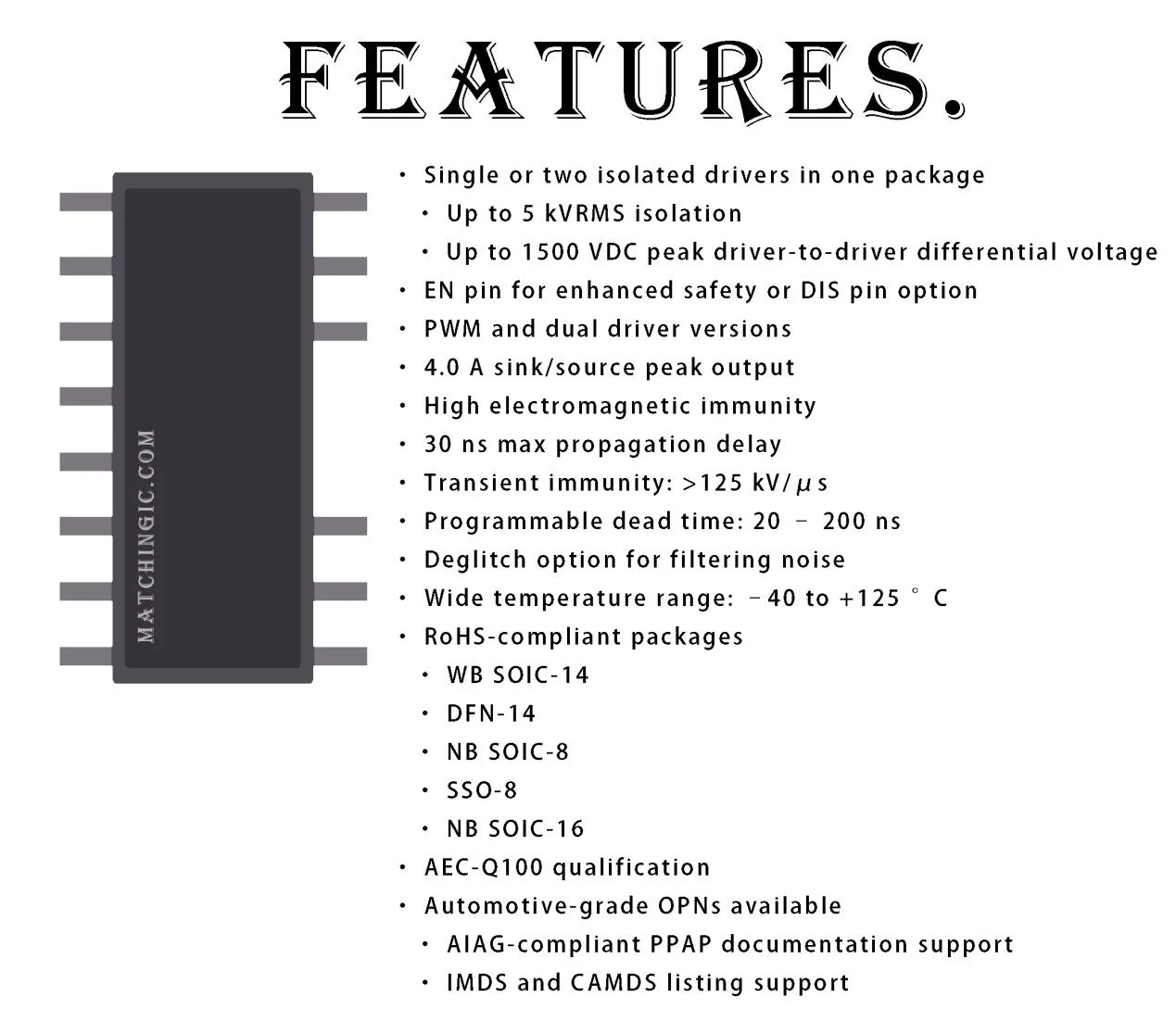

SI823H6BD-IS3R izolyatsiyalangan eshik drayveri quvvat elektroniği ilovalari uchun juda ko'p qirrali va mustahkam yechimdir. U 5 kVRMS izolyatsiyasi va 1500 VDC eng yuqori drayverlararo differensial kuchlanish bilan bitta paketdagi bitta yoki ikkita izolyatsiyalangan drayverlarni taklif qiladi. U EN va DIS pinlari orqali kengaytirilgan xavfsizlik va ko'p qirrali imkoniyatlarni, shuningdek, keng ko'lamli boshqaruv talablarini qondirish uchun PWM va ikkita haydovchi versiyalarini taklif etadi. Darvoza drayveri 4,0 A eng yuqori cho'kish / manba chiqishini ta'minlaydi va 30 ns tez tarqalish kechikishi bilan yuqori elektromagnit immunitetni ta'minlaydi. Bundan tashqari, ishonchlilikni oshirish uchun mukammal vaqtinchalik immunitet va shovqinni filtrlash imkoniyatlari mavjud. U -40 darajadan +125 darajagacha bo‘lgan ish harorati oralig‘iga ega va sanoat va avtomobil ilovalari uchun javob beradi. RoHS muvofiqligi, AEC-Q100 sertifikati va AIAG-mos keluvchi PPAP hujjatlari va IMDS/CAMDS roʻyxatlarini oʻz ichiga olgan keng koʻlamli hujjatlarni qoʻllab-quvvatlash bilan SI823H6BD-IS3R ishonchli, yuqori unumli darvoza haydovchi yechimini qidirayotganlar uchun ideal. Energiya elektronikasi sohasi.

product-1269-1103

Tegishli mahsulotlar:

Mfr qismi	SI823H6BD-AS3	SI823H6BD-AS3R	SI823H6BD-IS3	SI823H6BD-IS3R
Tavsif	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Aksiya	30000	30000	30000	30000
Mahsulot holati	Faol	Faol	Faol	Faol
Texnologiya	Kapasitiv ulanish	Kapasitiv ulanish	Kapasitiv ulanish	Kapasitiv ulanish
Kanallar soni	2	2	2	2
Voltaj-izolyatsiya	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Umumiy rejim vaqtinchalik immunitet (min)	125kV/AQSH	125kV/AQSH	125kV/AQSH	125kV/AQSH
Tarqatish kechikishi tpLH / tpHL (Maks)	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns
Hozirgi - Chiqish yuqori, past	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Voltaj - ta'minot	8V ~ 30V	8V ~ 30V	8V ~ 30V	8V ~ 30V
Ishlash harorati	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Paket / quti	WSOP14	WSOP14	WSOP14	WSOP14
Paket	Lenta va g‘altak (TR)	Lenta va g‘altak (TR)	Lenta va g‘altak (TR)	Lenta va g‘altak (TR)

Sanoat ilovalari:

• Quvvat yetkazib berish tizimlari

• Dvigatelni boshqarish tizimlari

• Izolyatsiya qilingan DC-dc quvvat manbalari

• Yoritishni boshqarish tizimlari

• Quyosh va sanoat invertorlari

Avtomobil ilovalari:

• Bortli zaryadlovchi qurilmalar

• Batareyani boshqarish tizimlari

• Zaryadlash stansiyalari

• tortish invertorlari

• Gibrid elektr transport vositalari

• Akkumulyatorli elektr transport vositalari

UMUMIY TAVSIF:

Si823Hx yuqori quvvatli ilovalar uchun ikkita izolyatsiyalangan eshik drayverlarini bitta paketga birlashtiradi. Si823Hx mustaqil yoki yuqori/past-yon chiqishi bilan bitta yoki ikkita boshqaruv kirishiga ega qurilmalarni o'z ichiga oladi. Bu drayverlar 3.0 – 5.5 V kirish VDD va maksimal 30 V kuchlanish kuchlanishi bilan ishlashi mumkin.

Si823Hx quvvatli MOSFET va IGBT-larni boshqarish uchun juda mos keladi, turli xil quvvat va motorni boshqarish dasturlarida qo'llaniladi. Ushbu drayverlar Skyworks kompaniyasining xususiy kremniy izolyatsiyalash texnologiyasidan foydalanadi, ular 1 daqiqalik izolyatsiya kuchlanishi uchun 5 kVRMSgacha qo'llab-quvvatlaydi. Ushbu texnologiya yuqori CMTI (125 kV/mks), kamroq tarqalish kechikishlari va egrilik, harorat va yoshga qarab ozgina o'zgarish va past qismdan qismga moslashish imkonini beradi.

Chiqish bosqichining o'ziga xos arxitekturasi tez yoqish vaqtini qo'llab-quvvatlash uchun yuk quvvati kalitining Miller platosi hududida yuqori tortish qobiliyatini ta'minlaydigan kuchaytiruvchi qurilmaga ega. Ushbu drayverlar oilasi, shuningdek, haddan tashqari haroratdan himoya qilish, chiqish past kuchlanishini blokirovka qilish (UVLO) xatosini aniqlash, o'lik vaqtni dasturlash imkoniyati va kirish tomoni quvvati yo'qolgan taqdirda sukut bo'yicha kam ishlamaydigan drayvlar kabi noyob xususiyatlarni taklif etadi. Si823Hx oilasi opto-ulangan eshik drayverlari bilan solishtirganda uzoqroq xizmat qilish muddati va sezilarli darajada yuqori ishonchlilikni taklif qiladi.

Avtomobil darajasi mavjud. Ushbu mahsulotlar ishlab chiqarish jarayonining barcha bosqichlarida avtomobilga xos oqimlardan foydalangan holda, avtomobil ilovalari uchun zarur bo'lgan mustahkamlik va past nuqsonlarni ta'minlash uchun qurilgan.

Issiq teglar: si823h6bd-is3r, Xitoy si823h6bd-is3r ishlab chiqaruvchilari, etkazib beruvchilari
