Optokuplerning tuzilishi va printsipial tahlili

  Optokuplerelektron uskunalar, aloqa tizimlari va sanoat nazoratida keng qo'llaniladigan muhim elektro-optik konversiya qurilmasi. Ushbu maqola optokuplning tuzilishi va printsipini chuqur tahlil qilib, o'quvchilarga aniq va har tomonlama tushuncha berishga qaratilgan.

Asosiy elektron komponent sifatida optokupl signalni izolyatsiya qilish va uzatishda muhim rol o'ynaydi. Uning dizayn tuzilishi va ishlash printsipi zanjirlar orasidagi izolyatsiyani va signal uzatish barqarorligini ta'minlash uchun juda muhimdir.

Optokuplning asosiy tuzilishi:

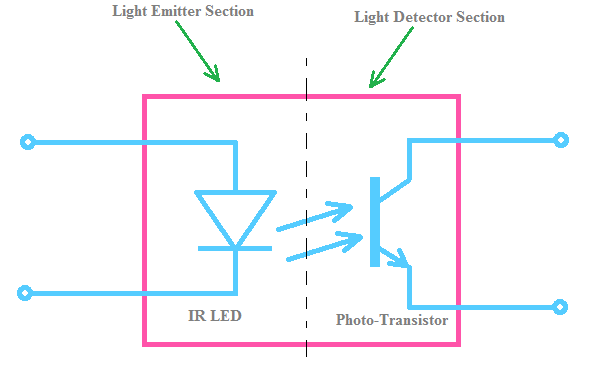

Optokuplning asosiy tuzilishi yorug'lik chiqaradigan qurilmalar va fotosensitiv qurilmalarni o'z ichiga oladi. Yorug'lik chiqaradigan qurilmalar odatda yorug'lik chiqaradigan diodlardan (LED) foydalanadi, fotosensitiv qurilmalar esa fotodiodlardir (Fotodiodlar). Ikkalasi optik vositalar bilan bog'langan, lekin zanjirlar orasidagi izolyatsiya effektini ta'minlash uchun bir-biridan jismoniy izolyatsiya qilingan.

Yorug'lik chiqaradigan diodlarning roli (LED):

Yorug'lik chiqaradigan diyot optokupldagi yorug'lik manbai hisoblanadi. U oqimni kiritish orqali yorug'lik hosil qiladi va elektr signallarini optik signallarga aylantiradi. LEDlarning spektral xususiyatlari va yorug'lik intensivligi to'g'ridan-to'g'ri optokupllarning ishlashiga ta'sir qiladi, shuning uchun dizayndagi maxsus dasturga muvofiq tegishli LED turini tanlash kerak.

Fotodiodlarning roli (fotodiodlar):

Fotodiod LED tomonidan chiqarilgan yorug'lik signalini qabul qilish va uni elektr signalining chiqishiga aylantirish uchun javobgardir. Fotoelektrik konversiyaning samaradorligini oshirish uchun fotodiodlarning moddiy va strukturaviy dizayni diqqat bilan tanlanishi va turli ish muhitlari va dastur stsenariylariga moslashish uchun optimallashtirilishi kerak.

Optokuplning ishlash printsipi:

Optokuplning ishlash printsipi yorug'likning elektro-optik konvertatsiyasi va fotoelektrik konvertatsiya jarayoniga asoslangan. LED oqim bilan qo'zg'atilganda, yorug'lik signali hosil bo'ladi, u optik uzatish orqali fotodiodga etib boradi va fotodiod yorug'lik signalini elektr signalining chiqishiga aylantiradi. Bu jarayon kontaktlarning zanglashiga olib, signal uzatishni amalga oshiradi.

Optokupllarni qo'llash sohalari:

Optokuplerlar energiya elektronikasi, aloqa uskunalari, tibbiy asbob-uskunalar, sanoat nazorati va boshqa sohalarda keng qo'llaniladi. Ushbu ilovalarda optokupller nafaqat signalni izolyatsiya qilish va uzatish vazifalarini bajarishi, balki elektr shovqinidan shovqinni oldini olish uchun elektr izolyatsiyasini ham ta'minlashi mumkin.

Asosiy elektro-optik konversiya qurilmasi sifatida optokupller zamonaviy elektron texnologiyalarda ajralmas rol o'ynaydi. Uning tuzilishi va printsipini chuqur tushunish ushbu texnologiyani yaxshiroq qo'llash va optimallashtirishga yordam beradi va tizimning barqarorligi va ishlashini ta'minlaydi. Ilm-fan va texnologiyaning doimiy rivojlanayotgan sohasida optokupller muhim rol o'ynashda davom etadi va turli sohalarda innovatsiyalar va rivojlanishga yordam beradi.
