ACPL-224-500E

ACPL-224-500E — turli elektron ilovalarda yuqori elektr izolyatsiyasi va ishonchli signal uzatilishini taʼminlash uchun moʻljallangan ilgʻor optoelektronik qurilma.

So'rov yuborish

Ta'rif

Texnik parametrlar

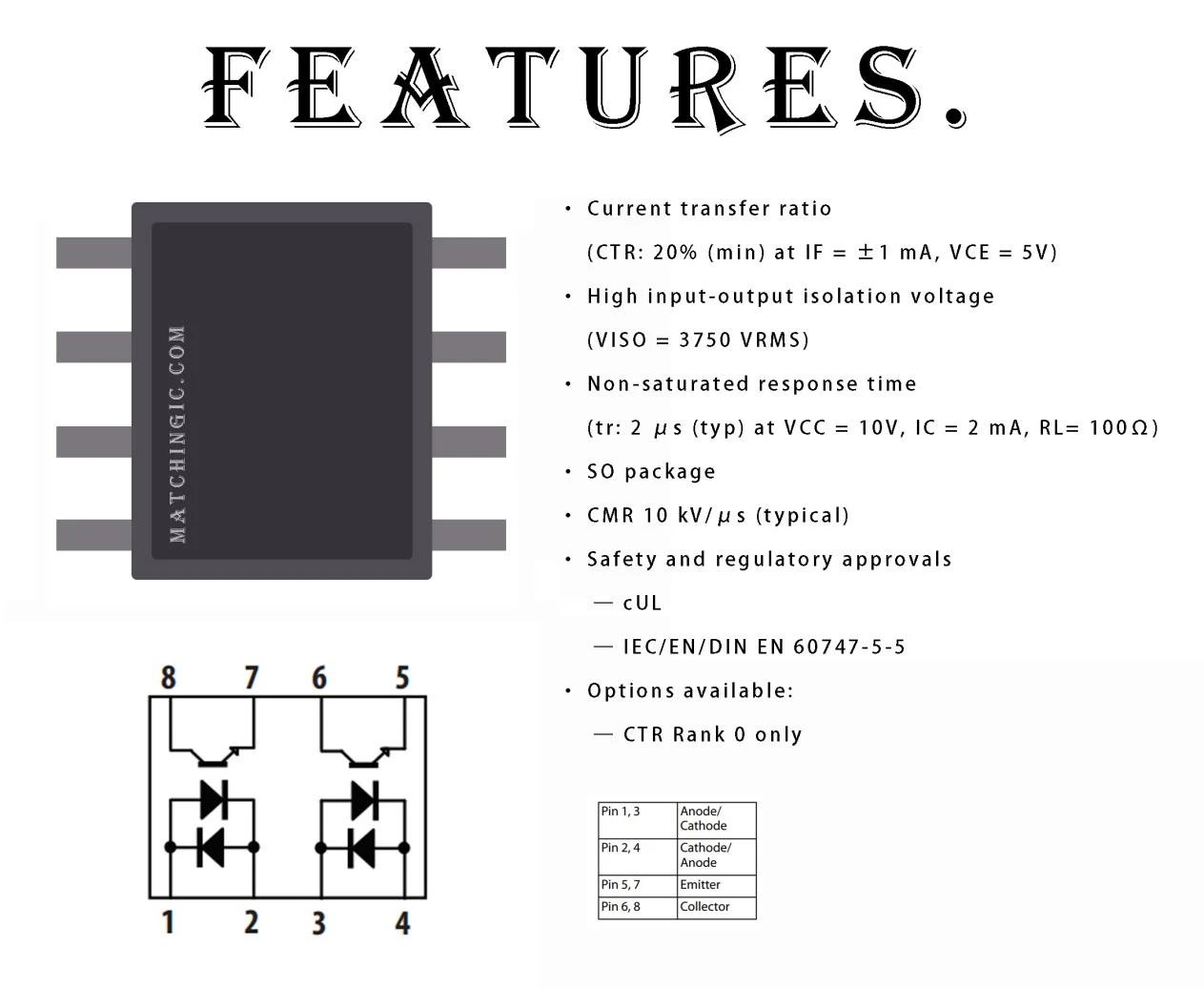

ACPL{0}}E optokupl tranzistori minimal oqim uzatish nisbati (CTR) 20%, yuqori kirish-chiqish izolyatsiyalash kuchlanishi (VISO) 3750 VRMS va toʻyinmagan javob vaqti bilan ajoyib ishlashni taklif etadi. 2 mks. Yilni SO to'plamida joylashgan bo'lib, u mustahkam signal yaxlitligini ta'minlab, 10 kV/ms umumiy rejimni rad etishni (CMR) ta'minlaydi. Bundan tashqari, u cUL va IEC/EN/DIN EN 60747-5-5 kabi xavfsizlik standartlariga javob beradi. CTR Rank 0 opsiyalari mavjud boʻlgan ACPL-224-500E elektr izolyatsiyasi va signalning samarali uzatilishini talab qiluvchi ilovalar uchun koʻp qirrali va ishonchli yechimdir.

product-1263-1036

Tegishli mahsulotlar:

Mfr qismi	ACPL-224-500E	ACPL-224-560E
Tavsif	OPTOCOUPLER, FOTOTRANSISTOR OCHIQ	OPTOCOUPLER, FOTOTRANSISTOR OCHIQ
Aksiya	80000	80000
Mahsulot holati	Faol	Faol
Kanallar soni	2	2
Voltaj-izolyatsiya	3000 Vrms	3000 Vrms
Joriy transfer koeffitsienti (min)	50% @ 1mA	50% @ 1mA
Joriy transfer koeffitsienti (maks)	600% @ 1mA	600% @ 1mA
Yoqish / o'chirish vaqti (Tipik)	3 AQSh, 3 AQSh	3 AQSh, 3 AQSh
Kirish turi	AC, DC	AC, DC
Chiqish turi	Transistor AC/DC	Transistor AC/DC
Voltaj - Chiqish (Maks)	80V	80V
Joriy - Chiqish / Kanal	50mA	50mA
Voltaj - oldinga (Vf) (Tip)	1.2V	1.2V
Joriy - DC oldinga (agar) (Maks)	50 mA	50 mA
Ishlash harorati	-55-C ~ 110-C	-55-C ~ 110-C
Paket / quti	SOP8 (3,9x1,27)	SOP8 (3,9x1,27)
Paket	Lenta va g‘altak (TR)	Lenta va g‘altak (TR)

Ilovalar:

· Dasturlashtiriladigan kontrollerlar, kompyuterlar uchun kiritish-chiqarish interfeysi

· Sequence controllers

·Tizimli asboblar, o'lchash asboblari

·Turli potentsial va empedansli zanjirlar orasidagi signal uzatilishi

Tavsif:

ACPL-224 AC kirishli ikki kanalli, yarim pitchli fototransistorli optokupldir, ularning har biri teskari parallel ulangan va ikkita alohida fototranzistorga optik bog‘langan ikkita yorug‘lik chiqaruvchi diodni o‘z ichiga oladi. U 8-pinli SO paketiga qadoqlangan.

Xuddi shunday, ACPL-244 AC kirish to‘rt kanalli, yarim pitchli fototransistorli optokupl bo‘lib, ularning har biri teskari parallel ulangan va to‘rtta alohida fototransistorga optik bog‘langan ikkita yorug‘lik chiqaruvchi diodni o‘z ichiga oladi. U 16-pinli SO paketiga qadoqlangan.

Ikkala qurilma uchun ham kirish-chiqish izolyatsiyasi kuchlanishi 3750 VRMS darajasida baholanadi. Javob vaqti, tr, odatda 2 mks, minimal CTR esa ±1 mA kirish oqimida 20% ni tashkil qiladi.

Issiq teglar: acpl-224-500e, Xitoy acpl{1}}e ishlab chiqaruvchilari, yetkazib beruvchilari
