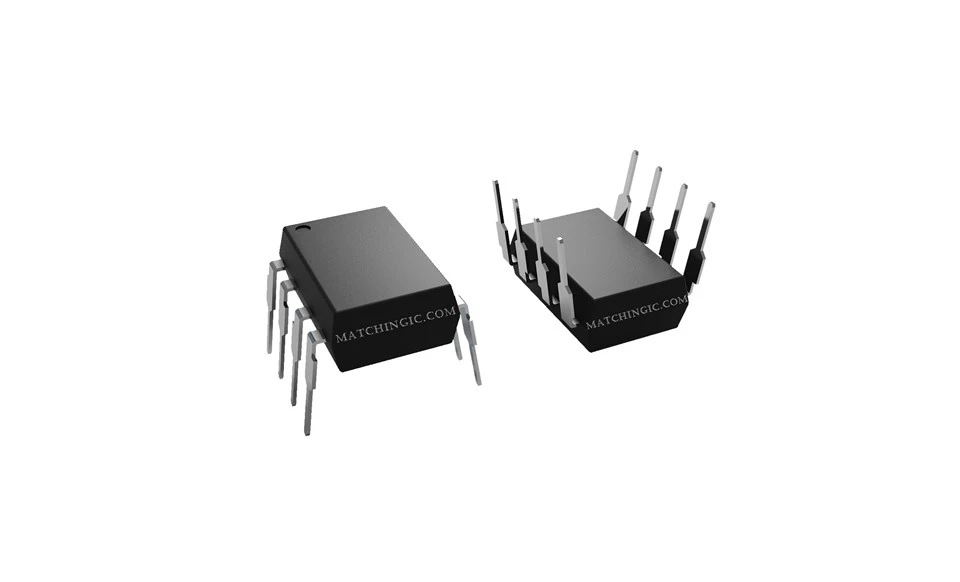

TLP759

PHOTOCOUPLER LOGIC 8DIP T/H

So'rov yuborish

Ta'rif

Texnik parametrlar

Tegishli mahsulotlar:

Mfr qismi	TLP759	TLP759(D4,J,F)	TLP759(IGM,F)	TLP759(J,F)
Tavsif	OPTOCOUPLER, FOTOTRANSISTOR OCHIQ	OPTOCOUPLER, FOTOTRANSISTOR	OPTOCOUPLER, FOTOTRANSISTOR	OPTOCOUPLER, FOTOTRANSISTOR
Zaxira	80000	80000	80000	80000
Mahsulot holati	Faol	Faol	Faol	Faol
Voltaj - izolyatsiya	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms
Joriy transfer koeffitsienti (min)	20% @ 16mA	20% @ 16mA	20% @ 16mA	20% @ 16mA
Joriy transfer koeffitsienti (maks)
Yoqish / o'chirish vaqti (Tipik)	200 ns, 300 ns	200 ns, 300 ns	200 ns, 300 ns	200 ns, 300 ns
Kirish turi	DC	DC	DC	DC
Chiqish turi	1 MB tranzistor	1 MB tranzistor	1 MB tranzistor	1 MB tranzistor
Voltaj - Chiqish (Maks)	20V	20V	20V	20V
Joriy - Chiqish / Kanal	8mA	8mA	8mA	8mA
Voltaj - oldinga (Vf) (Tip)	1.65V	1.65V	1.65V	1.65V
Joriy - DC oldinga (agar) (Maks)	25 mA	25 mA	25 mA	25 mA
Ishlash harorati	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Paket / quti	DIP8 (7,62 mm)	DIP8 (7,62 mm)	DIP8 (7,62 mm)	DIP8 (7,62 mm)
Paket	Quvur	Quvur	Quvur	Quvur

Umumiy tavsif:

TLP759 (IGM) GaAℓAs yuqori quvvatli yorug'lik chiqaradigan diyot va bitta chipli fotodiod-tranzistorning yuqori tezlikdagi detektoridan iborat.

Bu birlik 8-qo'rg'oshin DIP hisoblanadi.

TLP759(IGM) ning ichki tayanch aloqasi yo'q va fotodetektor chipiga o'rnatilgan faraday qalqoni samarali umumiy tartibdagi shovqin o'tkinchi immunitetini ta'minlaydi.

TLP759 (IGM) tarqalishning minimal va maksimal kechikish vaqti, kommutatsiya vaqti dispersiyasi va yuqori umumiy rejimdagi vaqtinchalik immunitetni kafolatlaydi. Shuning uchun TLP759 (IGM) motorni boshqarish ilovasida IPM (aqlli quvvat moduli) va boshqaruv IC davrlari o'rtasidagi izolyatsiya interfeysi uchun javob beradi.
